LA ZIRCONE ET SA PERTINENCE EN DENTISTERIE
Populairement connu sous le nom d' "acier céramique", le zircone (ZrO2) ou l'oxyde de zirconium est un minéral inorganique non métallique appartenant au groupe des céramiques d'oxyde. Il peut être partiellement stabilisé par l'yttrium et enrichi en aluminium pour améliorer ses propriétés structurelles. Le zircone possède une résistance à la flexion, une dureté et une ténacité élevées. Sa combinaison unique d'excellentes propriétés mécaniques et chimiques en fait un biomatériau idéal. Il peut également être collé avec du métal pour former une couronne céramique-métal. Les restaurations à base de zircone sont très polyvalentes et peuvent être utilisées pour les couronnes, les bridges et les piliers implantaires dans diverses situations cliniques. La haute résistance et l'esthétique élevée du zircone en font une excellente option pour les restaurations dentaires et les implants.

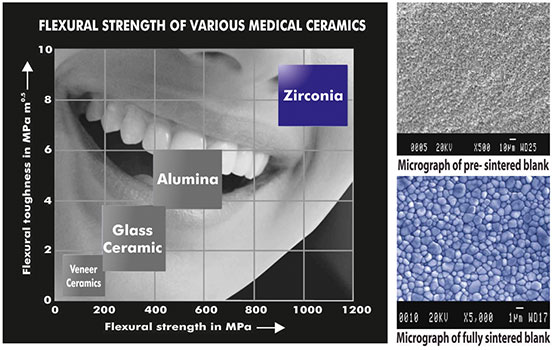

Proprietes Favorable de Zirconia
- Pas magnetiques et resistant a la corrosion
- Haute puissance flexurale 600-1200 MPa.
- Expansion thermale basse.
Traits Physiques
| Couleur | - | Blanc |
| Surface Polir | - | Normal |
| Condition | - | Bloque Solide |
| Odeur | - | Null |
| Point de Fusion | °C | 2680 |
| Point Bouillon | °C | 5500 |
| Point d’ Ignition | - | Non-flammable |
| Densité Pre-frottage | g/cm3 | 3.00 ± 0.2 |
| Densité Finale-frottage | g/cm3 | 6.08 ± 0.2 |
| Solution après pré-frittage final | - | Non solubile |
| Radiation | Bq/g | < 0.01 |
| Puissance Flexurale | MPa | > 1000 |
| Taille de Grain | µm | <0,5 |
| Expansion Thermal | 10-6 / K | 9.71 |
| Resistance de Fracture | MPa m0.5 | 8.05 |
| Modulus Young's | Gpa | 210 |
| Porosité | % | 0 |
| Solution Chimique | µg.cm-2 | < 100 |
| Modulus de Volume | Gpa | 81 |
| Modulus a Tondre | Gpa | 184 |
| Modulus de Rupture | MPa | >1500 |
Propriétés Chimiques Wt %
| ZrO2+ HfO2 + Y2O3 + Al2O3 | >99.9 |
| Y2O3 | 5.15 (± 0.20) |
| Al2O3 | 0.25 (± 0.10) |
| SiO2 | < 0.02 |
| Fe2O3 | < 0.01 |
| Na2O | < 0.04 |
|
GRADE |
Jyodent® Blanc (IS-ZD) |
Jyodent® Translucent |
Jyodent® Extreme |
Jyodent® |
|---|---|---|---|---|
| Temp de Frottage °C | 1450 | 1450 | 1450 | 1450 |
| Transmittance % par photomètre Shimadzu UV2600 | 35.0 | 37.5 | 42.0 | 36.5 |
| Transmittance % par Mètre Haze | 41.6 | 44.6 | 49.0 | 43.4 |
| Force a Courber (MPa) | 1200 | >1000 | >600 | >1000 |
| Densité de Corps Frotte (g/cm3) | 6.1 | 6.1 | 6.1 | 6.1 |
| 1 mm Epaisseur |  |
 |
 |
 |
Division de Recherche et Developpement d'un coup d'oeil
Absorption Atomique spectrophotometre (A.A.S.)
Microscope Electronique de Scan (S.E.M.)
Energie Dispersive de Rayon X-Fluorescence (E.D.X.R.F.)
Spectrophotometre
Machine de Testes Universale (UTM)
nos autres produits
Pour la distribution et la concession, veuillez nous contacter à info@jyodent.com
Les demandes groupées de produits en vrac sont les bienvenues sous étiquette privée pour Zirconia Discs & Blanks
